Pery逻辑分析仪

收藏
商品说明

技术参数:



Pery逻辑分析仪支援最大超过 100 万倍的资料压缩功能,大幅增加您量测的时间长度。

逻辑分析仪压缩的原理:在一般的情况逻辑分析仪会将每个取样的讯号都存入内存中,开启压缩功能后则是只在讯号有变动的时候存入讯号内容与时间长度。 由于实际上讯号不会在每个取样点都有变化,所以压缩功能通常可以大幅增加量测的时间长度。

用一个实际的例子来做说明,使用 200MS/s 取样率量测一个 100Hz 的 clock 讯号,没有压缩功能的逻辑分析仪只能量到约 0.65 ms 的时间长度。旧型逻辑分析仪有最大 256 倍的资料压缩率,同样的条件可以量测到约 167 ms 的时间长度。沛瑞科技逻辑分析仪的最大压缩倍率是 2^20(2 的 20 次方),超过 100 万,在同样的条件下可以量测到超过640,000 ms 的资料长度。压缩模式可用通道为16个通道。

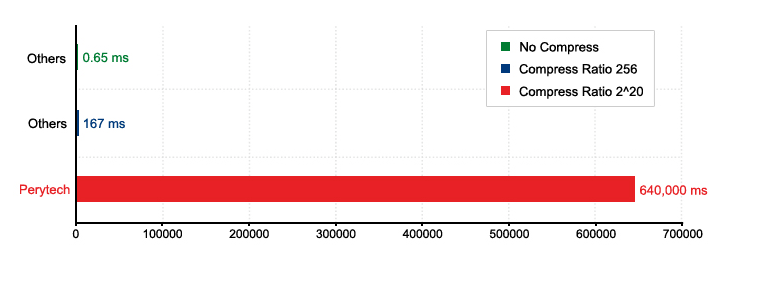

下图为三种逻辑分析仪的量测时间长条图。没有压缩功能的逻辑分析仪在同样条件下要量测 640000ms 的时间长度需要128G 的内存深度。


使用界面:


数据包解码能力:
