Freescale BDM / Nexus 仿真器

收藏
商品说明

Freescale BDM / Nexus 仿真器 ( MPC, S12 等)

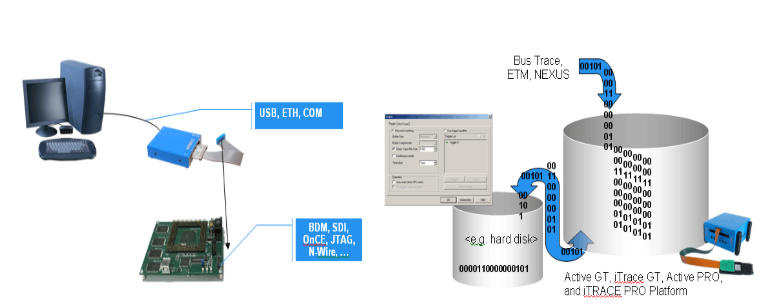

IC3000 ActiveEmulatorTM是面向基于高性能微控制器的嵌入式应用较好的调试工具。它在紧凑的软件包中集成了许多创新,支持各种各样的集成开发环境。IC3000支持所有带BDM、SDI、Once、JTAG或者Nexus接口的处理器。同时也支持ETM/ SWD和Nexus Trace 功能, 最大 Trace Buffer 达到 4GByte, 并且可以将 Trace 信息实时存贮到硬盘,也就是 Trace Buffer 可以达到无限大 ! 这样对于那些高端应用和复杂的调试要求来说,无疑是非常有帮助的。另外, IC3000 的模块化设计也为您从一个平台过渡到另外一个平台节约了成本。


iSystem 仿真器支持的 Freescale 的处理器包括:


IC3000 with iCard for MPC



  • BDM Debug interface (Debug Levels 1.8 ...5V)

  • Maximum CPU frequency supported

  • Non-Intrusive

  • Realtime Access

  • Fast Download

  • Unlimited Software Breakpoints

  • Call Stack

  • High-Speed Flash Programming(internal/external)

  • HLL Debugging (C++/C/ASN)

  • SFR / Memory Window

IC3000 with iTrace for MPC


  • 1 GB Trace Memory(iTRACE GT)(expandable to 2 or 4 GB)

  • Program, Data and OTM Trace

  • On-Chip Trigger and Qualifier Support

  • Break on Trigger

  • Trigger Input/Output

  • Execution and OTM Profiler

  • Full Reconstructed Execution Bus

  • Advanced Trigger and Qualifier System

  • Endless Execution Coverage

  • Extended Period Profiling

  • 256M GT / 2M PRO Frames typically

  • 10ns Time Stamp

  • 16 AUX inputs

IC5000 -- 平台化 JTAG and TRACE仿真器


On Chip Debugger Features:


  • JTAG Debug Interface (Debug Levels 1.8 ...5V)

  • Maximum CPU Frequency supported

  • Non intrusive

  • Unlimited Software Breakpoints

  • On Chip Hardware Breakpoint

  • High and Low Level Debugging

  • High-Speed Flash Programming

  • Real-time Access

  • SFR Window

  • open & public API for 3td integrated use and automation test


Trace Feature:

  • 256MB Trace Memory

  • 10 ns time stamp

  • Endless Trace / Profiling / Coverage with `Upload while sampling` *

  • Code Coverage with Statement and Decision Analysis *

  • Bandwidth 100 MHz

  • 8 & 16 bit trace data channels

IC5000仿真器可支持所有Freescale MCU的调试,通过更换不同的接头以及相应的license授权即可调试不同的MCU并实现相应的调试功能,无疑这种新的技术和设计理念得到了很多研发工程师的亲睐,配合自带的强大的单元测试和系统集成测试功能,确保代码安全性,无死角,并让代码得到较大优化。


IC5000仿真器的平台化,主要体现在:


1,MCU平台过渡简单:即增加新的MCU平台或同时需要调试多种MCU系列,只需要增加相应的接头(BDM、ONCE、JTAG、COP等接口,如下图)和debug license即可


2,调试功能升级:即从on-chip debug 升级为 on-chip trace debug,只需要选择相应的trace接头(如Nexus)和trace license即可,不用另外增加任何其它模块


3,I/O Module:额外的I/O Module被无缝地集成进了winidea和testidea中,这样IC5000就不仅仅只是简单的调试器了,他还可以实时的trace I/O的数据信息;可以在I/O设置触发器,加速系统集成测试;实时测量目标板的功耗(电流和电压)...


与众多的第三方设计与测试验证工具集成:



另外, iSystem 也提供如下针对Freescale 的开发板:

·Freescale MC9S12H256 Target Board MC9S12

·Freescale MC9S12XDP512 Target Board S12X

·Freescale MPC563 Target Board MPC56x

·Freescale MPC565 Target Board MPC56x

·Freescale MPC5567 Target Board MPC55xx

·Freescale MPC5566 Target Board MPC55xx

·Freescale MPC5554 Target Board MPC55xx

·Freescale MPC5517 Target Board MPC551x


如需要其他 CPU 仿真器,请点击:

  • Intel Core i3 i5 i7 仿真器

  • Intel ATOM 仿真器

  • AMD x86 CPU 仿真器

  • ARM7 ARM9 Cortex-M Cortex-R Cortex-A ARM JTAG Debugger and Trace 仿真器

  • Infineon XC2000,XC16x, TriCore 仿真器

  • Renesas 78K, V850 仿真器

  • All-in-One 通用 JTAG BDM OCDS ETM Nexus AURORA 仿真器
