Infineon 16bit XCxxx and 32bit TriCore 仿真器

收藏
商品说明

Infineon 16bit XCxxx and 32bit TriCore 仿真器


IC3000 ActiveEmulatorTM是面向基于高性能微控制器的嵌入式应用最好的调试工具。它在紧凑的软件包中集成了许多创新,支持各种各样的集成开发环境。IC3000支持所有带BDM、SDI、Once、JTAG或者Nexus接口的处理器。同时也支持ETM/ SWD和Nexus Trace 功能, 最大 Trace Buffer 达到 1GByte, 并且可以将 Trace 信息实时存贮到硬盘,也就是 Trace Buffer 可以达到无限大 ! 这样对于那些高端应用和复杂的调试要求来说,无疑是非常有帮助的。另外, IC3000 的模块化设计也为您从一个平台过渡到另外一个平台节约了成本。


IC3000 with iCard for XC2000 and TriCore


  • JTAG Debug interface (Debug Levels 1.8 ...5V)
  • Maximum CPU frequency supported
  • Non-Intrusive
  • Realtime Access
  • Fast Download
  • Unlimited Software Breakpoints
  • Call Stack
  • High-Speed Flash Programming(internal/external)
  • HLL Debugging (C++/C/ASN)
  • SFR / Memory Window

IC3000 with iTrace for XC2000 and TriCore



  • 1 GB Trace Memory(iTRACE GT)(expandable to 2 or 4 GB)
  • Program, Data and OTM Trace
  • On-Chip Trigger and Qualifier Support
  • Break on Trigger
  • Trigger Input/Output
  • Execution and OTM Profiler
  • Full Reconstructed Execution Bus
  • Advanced Trigger and Qualifier System
  • Endless Execution Coverage
  • Extended Period Profiling
  • 256M GT / 2M PRO Frames typically
  • 10ns Time Stamp
  • 16 AUX inputs

IC5000 -- 平台化 JTAG and TRACE仿真器


On Chip Debugger Features:

  • JTAG Debug Interface (Debug Levels 1.8 ...5V)
  • Maximum CPU Frequency supported
  • Non intrusive
  • Unlimited Software Breakpoints
  • On Chip Hardware Breakpoint
  • High and Low Level Debugging
  • High-Speed Flash Programming
  • Real-time Access
  • SFR Window
  • open & public API for 3td integrated use and automation test

Trace Feature:

  • 256MB Trace Memory
  • 10 ns time stamp
  • Endless Trace / Profiling / Coverage with `Upload while sampling` *
  • Code Coverage with Statement and Decision Analysis *
  • Bandwidth 100 MHz
  • 8 & 16 bit trace data channels

IC5000仿真器可支持所有Infineon MCU的调试,通过更换不同的接头以及相应的license授权即可调试不同的MCU并实现相应的调试功能,无疑这种新的技术和设计理念得到了很多研发工程师的亲睐,配合自带的强大的单元测试和系统集成测试功能,确保代码安全性,无死角,并让代码得到最大优化。

IC5000仿真器的平台化,主要体现在:

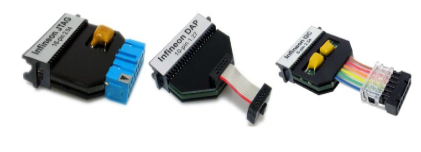

1,MCU平台过渡简单:即增加新的MCU平台或同时需要调试多种MCU系列,只需要增加相应的接头(JTAG,DAP,I2C等,如下图)和debug license即可


2,调试功能升级:即从on-chip debug 升级为 on-chip trace debug,只需要选择相应接头(OCDS L2等)trace license即可,不用另外增加任何其它模块

3,I/O Module:额外的I/O Module被无缝地集成进了winidea和testidea中,这样IC5000就不仅仅只是简单的调试器了,他还可以实时的trace I/O的数据信息;可以在I/O设置触发器,加速系统的集成测试;实时测量目标板的功耗(电流和电压)...


iSystem 仿真器支持的 infineon 的处理器包括:


点击查看文档:
16bit

Microsoft Word - OCD 80C166.doc.pdf

Microsoft Word - IC30116_G2_13.doc.pdf

32bit

Microsoft Word - IC30136_I1_10.doc.pdf

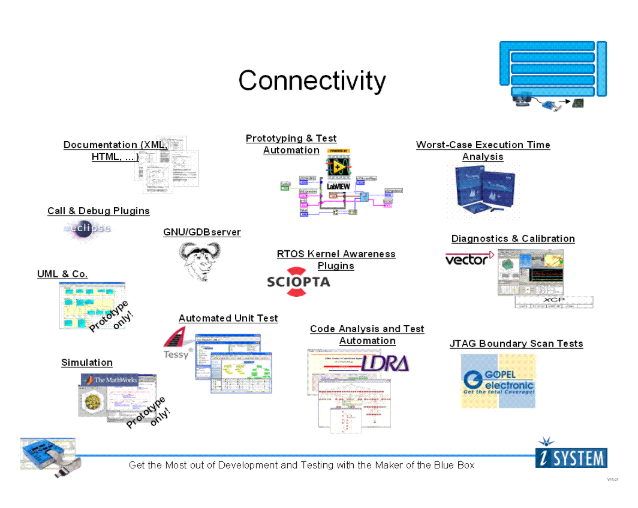

除了仿真器之外,作为 AUTOSAR 组织的正式成员, iSystem 还提供 Test Automation 的完整解决方案,如下图所示

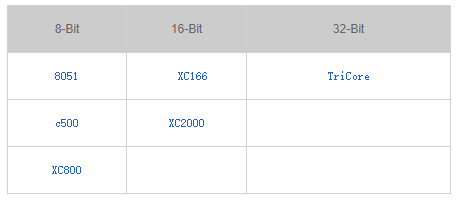

[W2LN]4VM1Z20U)S2SKA6~1.pngHitex, 一个具有25年仿真器开发经验的专业开发工具供应商,产品涵盖了高端 Full In Circuit Emulation 全功能仿真器到中端带 Trace 功能的 JTAG 仿真器,再到低价的入门级仿真器全系列产品,支持的Infineon处理器包括:


如需要其他 CPU 仿真器,请点击:
